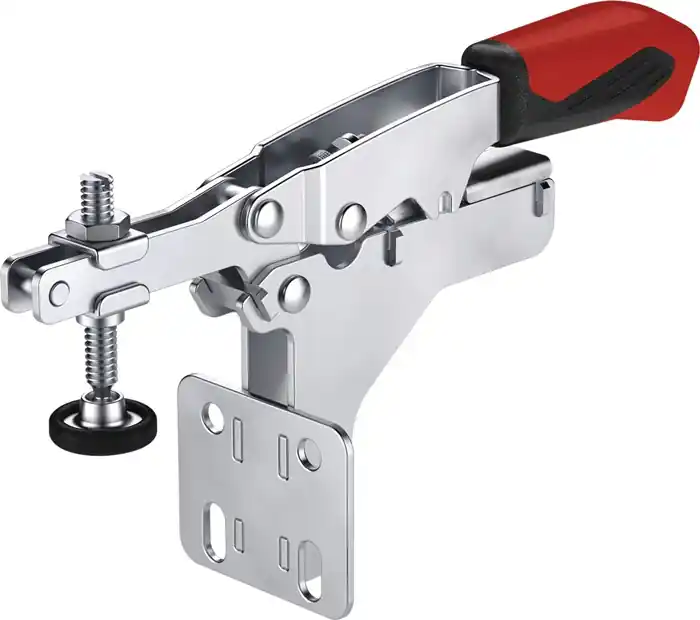

Beschreibung
- variabel
- mit offenem Haltearm und Winkelfuß
- mit stufenloser Ausgleichsfunktion für Werkstücke mit unterschiedlichen Spannhöhen
- verzinkt und passiviert
- ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
- Verliersicherung für die Andrückschraube am Spannarm-Ende
- automatischer Höhenausgleich S: Größe 20 = 20 mm Größe 50 = 35 mm maximaler Höhenausgleich: Größe 20 = 35 mm Größe 50 = 40 mm
Weitere technische Eigenschaften
- F: 37 mm
- I: 13 mm
- Bauart: Winkelfuß
- B: 85 mm
- P: 51 mm
- H: 88 mm
- N: 57 mm
- K: 10,6 mm
- E: 35 mm
- M: 38,1 mm
- C: 22-32 mm
- A: 8,4 mm
- D: 6,5 mm
- F1: 3kN
- H2: 158 mm
- Andrückschraube: M8 x 55
- H1: 124 mm
- HW min.: 1 mm
- L1: 244 mm
- HW max.: 31 mm
- D1: 6,5 mm Lieferung mit verzinkter Andrückschraube
Größe: 50
Haltekraft F1: 3 kN
Bohrungs-Ø: 6,5 mm
Höhe gespannt: 124 mm
Spannhöhe: 88 mm
Länge gespannt: 244 mm
Spannweite: 35 mm
Marke: AMF
