Beschreibung

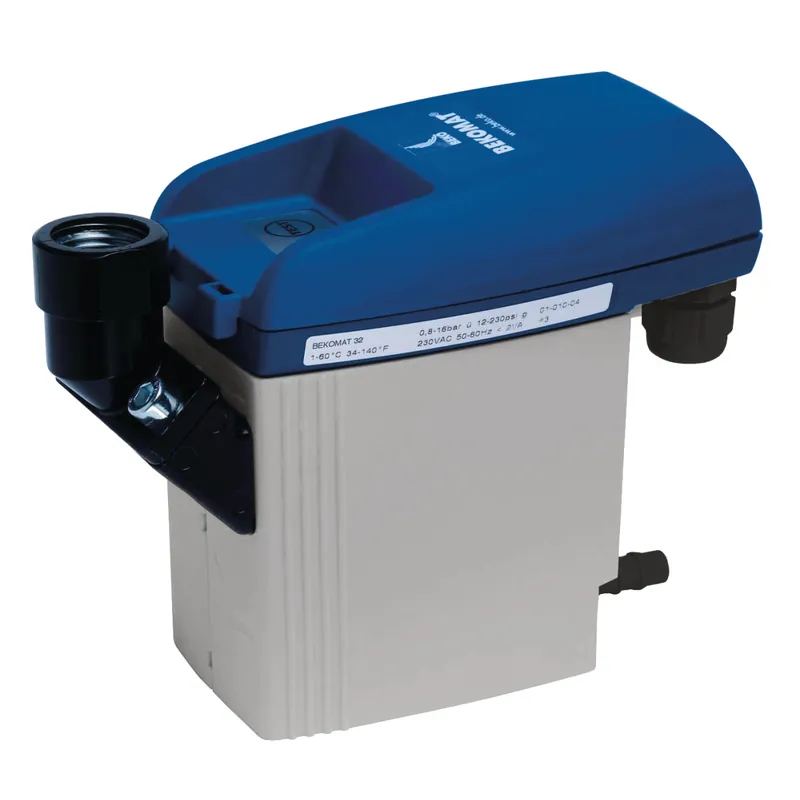

Elektronischer Kondensatableiter – Aircraft
– BEKOMAT 32
Bei der Drucklufterzeugung und -aufbereitung fällt unvermeidbar Kondensat an, ölhaltig und häufig belastet mit Schmutzpartikeln. Da Kondensat unregelmäßig je nach Wetter- und Tageszeit bzw. Auslastung des Kompressors anfällt, amortisiert sich der BEKOMAT® mit seinem kapazitiven Sensor gegenüber zeitgesteuerten Ablassventilen oft innerhalb eines halben Jahres.
Merkmale und Vorteile:
- einsetzbar und beständig bei ölhaltigen und ölfreien, aggressiven Kondensaten
- Einfacher Anschluss an Filter oder Kessel durch Anpassung des Einlaufstutzens mit für waagerechten oder senkrechten Kondensatzulauf
- Bei Ableitung mit BEKOMAT® verbesserte Funktion bei Öl/Wasser-Seperatoren
- BEKOMAT® 32 mit Alarmfunktion und weiterschaltbarer Störmeldung
Funktionsbeschreibung
- Kondensat sammelt sich im Sammelbehälter des Ableiters.
- Ein kapazitiver Sensor erfasst den Pegelstand des Kondensats. Bei maximalem Pegel öffnet eine Membrane, über die das Kondensat durch den Systemdruck abgeleitet wird.
- Die Membrane wird geschlossen, bevor Druckluft entweichen kann
Die Vorteile auf einen Blick
- Keine unnötigen Druckluft-Verluste
- Ableitung nach Anfallmenge
- Sensor erfasst jede Kondensatart
- Schmutzunempfindlich
- einfache elektrische Installation (230 V)
- Wartungsarm
Inklusive Sevice Unit
- Wirtschaftlich: Kompletter Austausch aller Verschleißteile und drucktragenden Teile mit nur einem Griff.
- keine Elektroinstallation bei Wartung erforderlich
- keine Montage von Dichtungen und Einzelteilen
- Nur ein Ersatzteil, werkseitig druck- und funktionsgeprüft
Ableitemenge max. (kurzfristig): 10 l/h
Erläuterung Ableitemenge max.: bei 4 – 7 bar
Kompressorleistung: 5 m³/min
Trocknerleistung: 10 m³/min
Filterleistung: 50 m³/min
Betriebsdruck: 0,8 – 16 bar
Betriebstemperatur: +1 – +60 °C
Schutzart: IP67
Kondensatzulauf: G½ „
Kondensatablauf: 1 x G¼; Schlauchtülle, Schlauch Ø = 10 mm (innen)
Länge (Produkt) ca.: 179 mm
Breite/Tiefe (Produkt) ca.: 73 mm
Höhe (Produkt) ca.: 130 mm
Gewicht (Netto) ca.: 1 kg
Anschlussspannung: 230 V
