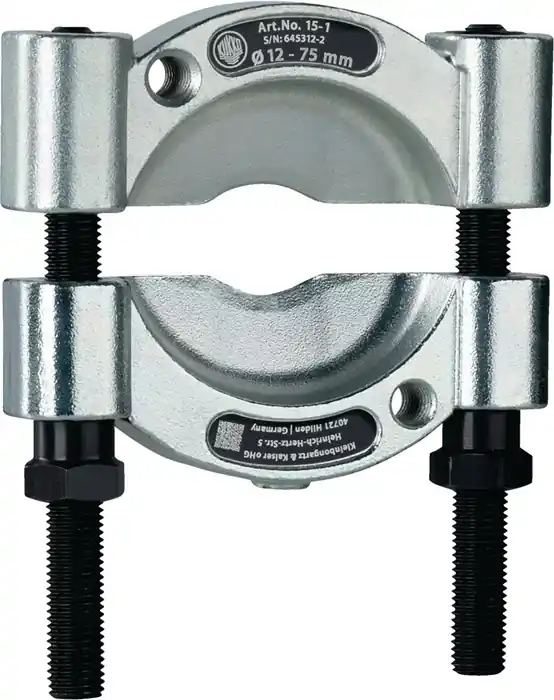

Beschreibung
- Anwendung: zum Abziehen von Kugellagern, Rollenlagern, Innenringen und anderen bündig aufsitzenden Teilen
- die scharfen Schneiden ermöglichen das Abziehen bündig aufliegender Teile, wo 2- und 3- armige Abzieher unanwendbar sind (Abb. 1)
- das Spannen der Trennbacken erfolgt durch gleichmäßiges Abziehen der Muttern auf den Seitenbolzen Arbeitsweise: das Abziehen erfolgt durch Anziehen der Spindel gegen das Wellenende (Abbildung 2 und 3), bei den größeren Abziehvorrichtungen ist auch hydraulische Arbeitsweise möglich Arbeitsweise mit Hydraulik (Abbildung 4): (Hydraulik gehört nicht zum Lieferumfang) mit dem Schlüssel (b) die Spindel der Hydraulik in das Gewinde der Traverse der Abziehvorrichtung schrauben
- bis sich das Druckstück fest gegen die Welle presst, dann durch Drehen der oberen Spindel (a) die Hydraulik in Tätigkeit setzen
- Achtung: die Abbildungen 2 und 3 zeigen die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 (gehört nicht zum Lieferumfang) die Abbildung 4 zeigt die Trennvorrichtung in Kombination mit der Abziehvorrichtung Art.-Nr. 4157 490 000, 4157 490 001, 4157 490 002, 4157 490 003 und einer Hydraulikspindel (Abziehvorrichtung und Hydraulikspindel gehören nicht zum Lieferumfang) Hydraulikspindel nicht im Lieferumfang enthalten
Weitere technische Eigenschaften
- Gewicht: 2,9 kg
Nenngröße: 2
Öffnung A: 22 – 115 mm
Öffnung B: 115 mm
passende Abziehvorrichtung: 4157490002
Marke: KUKKO
Modell: 15-2
