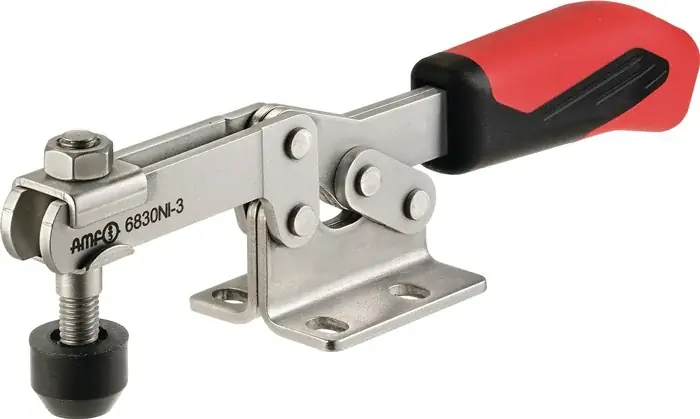

Beschreibung
- VA
- mit waagrechtem Fuß
- poliert
- Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend
- Lagerstellen gefettet
- ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
- Verliersicherung für die Andrückschraube am Spannarm-Ende
- komplett mit nicht rostender Andrückschraube Nr. 6890NI
- auch für die Lebensmittelindustrie geeignet
Weitere technische Eigenschaften
- F: 14 mm
- Bauart: waagrechter Fuß
- a*: 90°
- P: 50 mm
- L: 13 mm
- K: 7 mm
- C: 25,7 mm
- D: 6,5 mm
- F1: 1,8kN
- Andrückschraube: M8 x 45
- HW min.: -2 mm
- L1: 206 mm
- I: 15 mm
- F2: 2,5kN
- Material: Edelstahl
- B: 73 mm
- M1: 31,6
- H: 32 mm
- N: 44,5 mm
- E: 36 mm
- M: 22-31,8 mm
- A: 8 mm
- H2: 86 mm
- H1: 48,5 mm
- HW max.: 9 mm
- D1: 5,1 mm
Größe: 3
Spannhöhe: 32 mm
Haltekraft F1: 1,8 kN
Bohrungs-Ø: 6,5 mm
Höhe gespannt: 48,5 mm
Länge gespannt: 206 mm
Haltekraft F2: 2,5 kN
Spannweite: 36 mm
Marke: AMF
