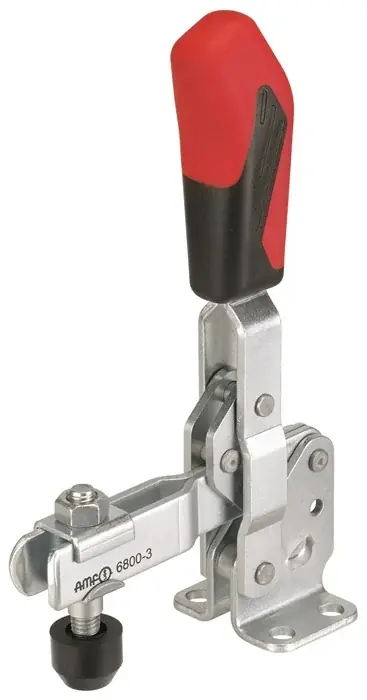

Beschreibung
- mit waagrechtem Fuß Weitere technische Eigenschaften:
- F: 28 mm
- a*: 60°
- P: 90 mm
- L: -mm
- K: 24,5 mm
- C: 50,5 mm
- D: 13 mm
- a: 140°
- F1: 3,4kN
- L2: 206 mm
- HW min.: -2,5 mm
- L1: 231 mm
- I: 30 mm
- F2: 5,5kN
- B: 165,5 mm
- M1: –
- Bohrungs-Ø: 13 mm
- H: 81 mm
- N: 100 mm
- E: 89 mm
- M: 67,5-72,5 mm
- A: 14 mm
- H1: 333 mm
- HW max.: 55 mm
- Spannweite: 89 mm
Größe: 6
Andrückschraube: M12 x 110
Bauart: waagrechter Fuß
Marke: AMF
Länge geöffnet: 231 x 206 mm
Spannhöhe: 81 mm
Fußgröße: 100 x 90 mm
Haltekraft F1: 3,4 kN
Höhe gespannt: 333 mm
Haltekraft F2: 5,5 kN
