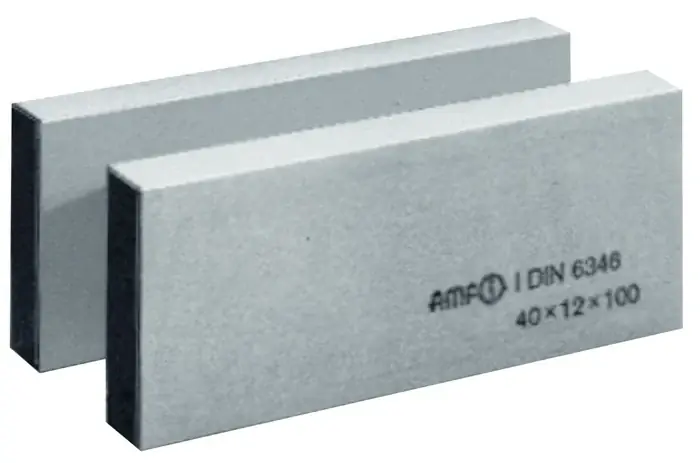

Beschreibung
- Superpräzision
- paarweise planparallel feingeschliffen
- einsatzgehärtet
- Paartoleranz in der Höhe tp2 und Breite tp1 nach IT 5
- Nennmaßtoleranz in der Höhe und Breite nach DIN ISO 2768m
- restliche Maße nach DIN ISO 2768m
- Größenangaben auf dem Produkt
- Anwendung: Die Parallelstücke werden als Unterlage, Anschläge oder Zwischenlagen auf Werkzeugmaschinen sowie zur parallelen Auflage von Werkstücken auf Maschinenschraubstöcken und Anreißplatten verwendet. Verwendung flach oder hochkant möglich.
Weitere technische Eigenschaften
- L: 100 mm
- b: 8 mm
- Paar Toleranz: tp1: 0,009 mm / tp2: 0,006 mm
- h: 25 mm
Nennmaßtoleranz: 1: ± 0,2 mm / 2: ± 0,2 mm
Ausführung: Superpräzision
Höhe: 25 mm
Breite: 8 mm
Länge: 100 mm
Marke: AMF
