Beschreibung

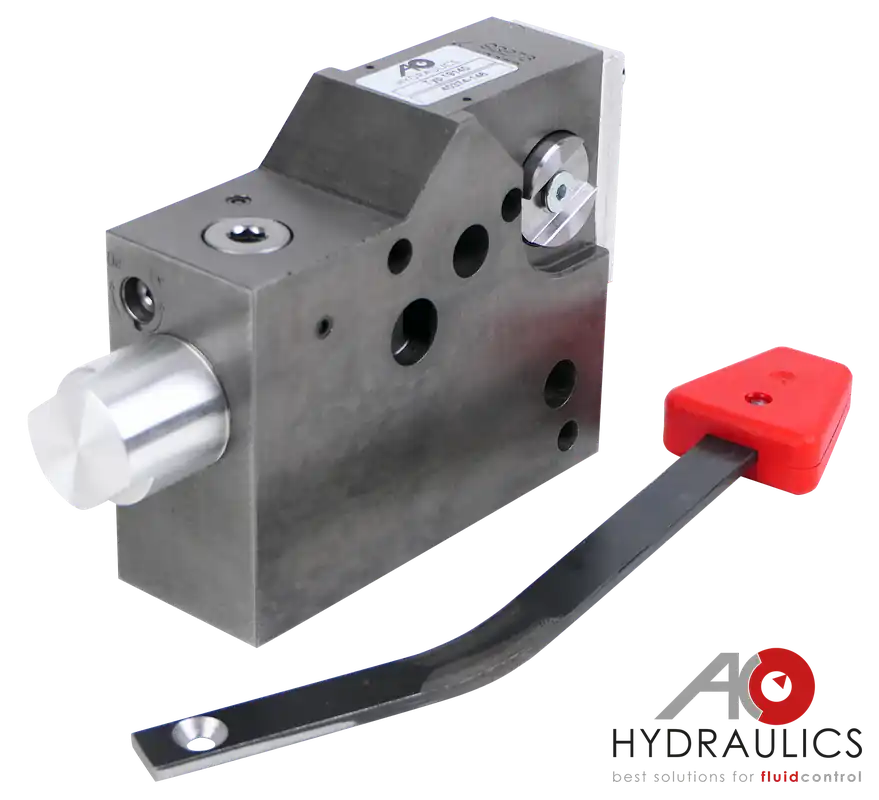

Das Zusatzsteuergerät ist ein 5/4 Wegeventil, welches zur Steuerung von hydraulischen Verbrauchern manuell betätigt wird. Es ist ein Vierstellungssteuergerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist.
Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf).
Die Schwimmstellung kann sowohl bei doppelwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist während des Betriebes von doppeltwirkend auf einfachwirkend umstellbar. Der Bedienungshebel ist im Lieferumfang enthalten.
Deutz: Alle Typen bis Baujahr 1984, DX85, DX90, DX110, DX120, DX145 bis zur Umstellung auf große Glastüre.
Anschlussgewinde: M18x1,5 mm Innengewinde
Umschaltbar von einfachwirkend auf doppelwirkend
Hydraulische Endabschaltung in HebenGerastete Schwimmstellung als vierte Schaltstellung nach Senken
