Beschreibung

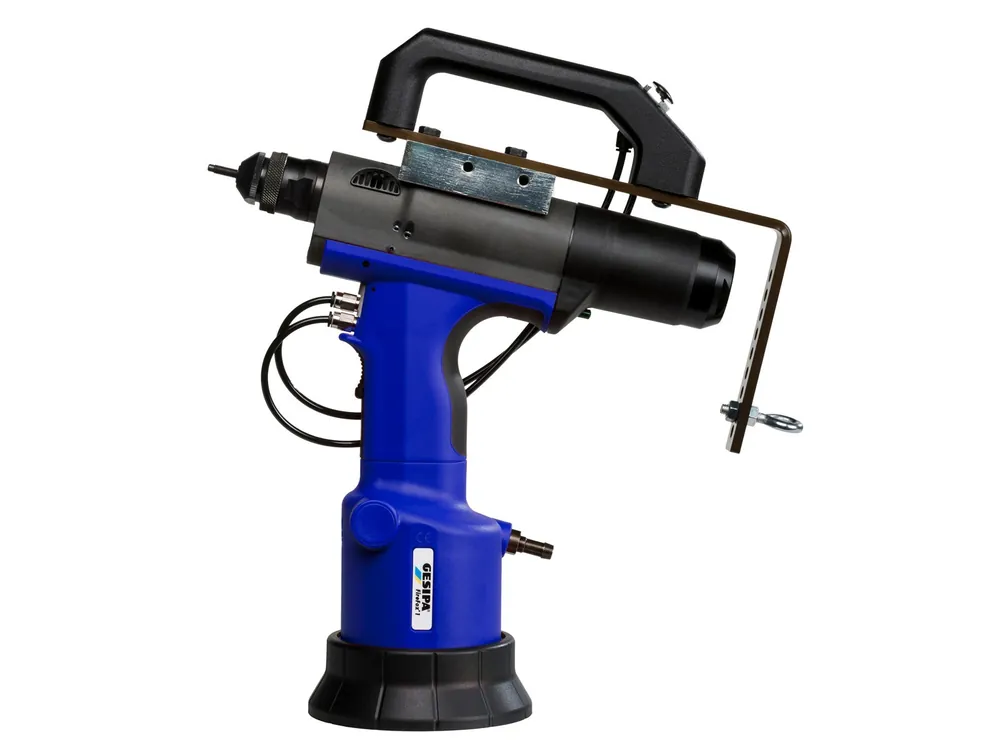

GESIPA FireFox 1 F Axial eco
Die pneumatisch-hydraulischen Blindnietmutterngeräte für senkrechtes Arbeiten
Das pneumatisch-hydraulische Blindnietmuttern-Setzgerät FireFox 1 F Axial eco ist für eine senkrechte Arbeitsrichtung ausgelegt. Der FireFox 1 F Axial eco ist ideal geeignet für den Einbau in Fertigungsanlagen und ermöglicht so ein flexibles und ergonomisches handbetriebenes Arbeiten bei Anwendungen, die eine eingeschränkte Zugänglichkeit aufweisen und somit einen Nietvorgang von oben erfordern. Die mit Druckluft betriebene Setzpistole ist sehr praktisch für die Verarbeitung von Blindnietmuttern an Stellen, die einen vertikalen Nietvorgang erfordern. Durch seine Bauweise kann der FireFox 1 F Axial eco auch an einem Balancer aufgehängt werden.
Weitere Vorteile
Sehr praktisch für die Verarbeitung von Blindnietmuttern an Stellen, die einen vertikalen Nietvorgang erfordern
Kostengünstige Einstiegsvariante
Ideal geeignet für die Installation in Montagetischen, Vorrichtungen oder teilautomatisierten Arbeitsplätzen
Aufhängbar an einem Balancer
Kompatible Blindnietmuttern
- M3
- M4
- M5
- M6 Alu/Kupfer, Stahl
Gerät mit Öffnungsfeder: Nein
Max. Arbeitsbereich in Stahl: 6 mm
Betriebsart: Druckluft
Betriebsdruck max.: 7 bar
Betriebsdruck min.: 5 bar
Gerätelänge: 317 mm
Gewicht Karkasse: 2,80 kg
Luftverbrauch max.: 2 Liter
Luftverbrauch min.: 1 Liter
Schlauchanschluss: 6 mm
Setzhub: 7,50 mm
Setzkraft: 12000 N
Zusatztext zu Luftverbrauch: pro Setzvorgang (abhängig von der Mutterngröße)
Beschreibung des Arbeitsbereiches: Blindnietmuttern von M3 bis M6 aller Werkstoffe, außer M6 Edelstahl
Lieferumfang
1x FireFox 1 F Axial eco – M6
1x Gewindedorn und Mundstück M6 (in Arbeitsposition)
1x Gewindedorn und Mundstück M3, M4 und M5 (Zubehör)
2x Doppelmaulschlüssel SW 24/27
1x Sechskantschraubendreher SW 3
1x Nachfüllflasche mit Hydrauliköl 100 ml
1x Öl-Nachfüllbehälter
1x Gummifuß
1x Schnelleinstellkarte
1x Farbcodekarte
1x Betriebsanleitung + Ersatzteilliste
