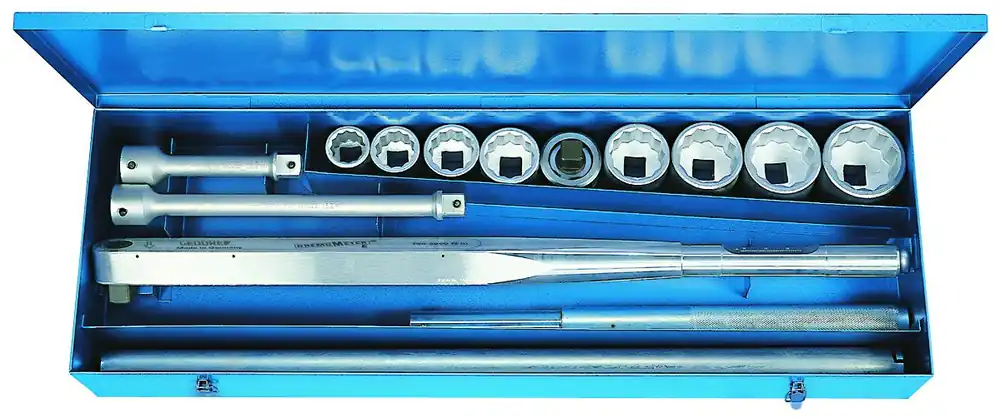

GEDORE Drehmomentschlüssel 8569-01 DREMOMETER EL 1″ 750-2000 Nm
8569-01
- Einsatz:
- Kontrollierter Schraubenanzug im Bereich von 750 – 2000 N·m
- Einsatz in fast allen industriellen Fertigungsbereichen
- Ausführung:
- Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, inkl. rückführbaren Prüfzertifikat, Kalibriert auf eine maximal zulassige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %
- 1″ Vierkantantrieb mit Stiftsicherung DIN 3120 – B 25, ISO 1174
- Automatische Kurzwegauslösung mit fühl- und hörbarem Signal
- Einfach-Skala mit einer Skalenteilung von 50 N·m
- Technischer Vorteil/Funktion:
- Leicht, jedoch robust (da Gehäuse aus einem Stück Aluminium gefertigt) und unempfindlich, sehr werkstattfreundlich
- Keine Wertverschiebungen und Beeinflussung der Genauigkeit durch beidhändiges Arbeiten oder Betätigung außerhalb des Griffes (wie bei herkömmlichen Drehmomentschlüsseln).
- Sowohl Antriebsvierkant als Drehpunkt liegen in einer Achse dadurch hohe Anwendungssicherheit, verlängerbar um Arbeitsbelastung des Anwenders reduzieren
- Extrem geringer Verschleiß durch Kräftereduzierung der Hebelmechanik
- Geschmiedete Hebelkette aus konzerneigener Qualitäts-Schmiede
- Höchste Präzision auch bei starkem Dauergebrauch
- Lange Lebensdauer und hohe Standzeiten
- Einfache Bedienung – schneller und sicherer Drehmomentanzug
- Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf am Griffende
- Einfach- und Doppelvierkant für den kontrollierten Rechts- bzw. Linksanzug
Abstand Gehäuse – Vierkantmitte: 30 mm
Antriebstyp/Antrieb: Doppelvierkant starr
Antriebsvierkant [metrisch]: 25 mm
Antriebsvierkant [zöllig]: 1″
Anzugsrichtung: Links und Rechts
Aufbewahrung/Inhalt: Karton
Auslösemechanik: Kurzwegauslösung
Drehmoment (max.) [N·m]: 2000 N·m
Drehmoment (min.) [N·m]: 750 N·m
Drehmomentbereich (min./max.) [lbf·ft]: –
Drehmomentbereich (min./max.) [N·m]: 750 N·m – 2000 N·m
Drehmomentschlüssel-Typ: EL
Einsatzbereich: MontageWartung und Instandhaltung
Gesamtbreite [mm]: 60 mm
Gesamthöhe [mm]: 71 mm
Gesamtlänge [mm]: 932 mm
Inhalt (Anzahl Stück): 1 tlg.
Kalibrierlänge: 2213 mm
Kopfbreite 1 [mm]: 60,0 mm
Kopfhöhe 1 [mm]: 40 mm
Länge Aufsteckrohr 1: 925 mm
Länge Aufsteckrohr 2: 745 mm
Material: Aluminiumlegierung
Netto-Gewicht [kg]: 12 kg
Norm: DIN 3120 – B 25ISO 1174
Präzision +/-: +/- 3 %
Prüfzertifikat: DIN EN ISO 6789-2:2017
Sicherung Abtriebsvierkant: Stiftsicherung
Skaleneinteilung [n·m]: 50 N·m
Skalentyp: Mono
Stückliste (Text): Verlängerungsrohr No. 8564-92 + 8572-74
Ursprungsland: Deutschland
Zielgruppen: IndustrieBau- und NutzfahrzeugeMilitärEnergieMaschinenbauVersorgungsunternehmenServiceOil & Gas
Zolltarifnummer: 82041100
