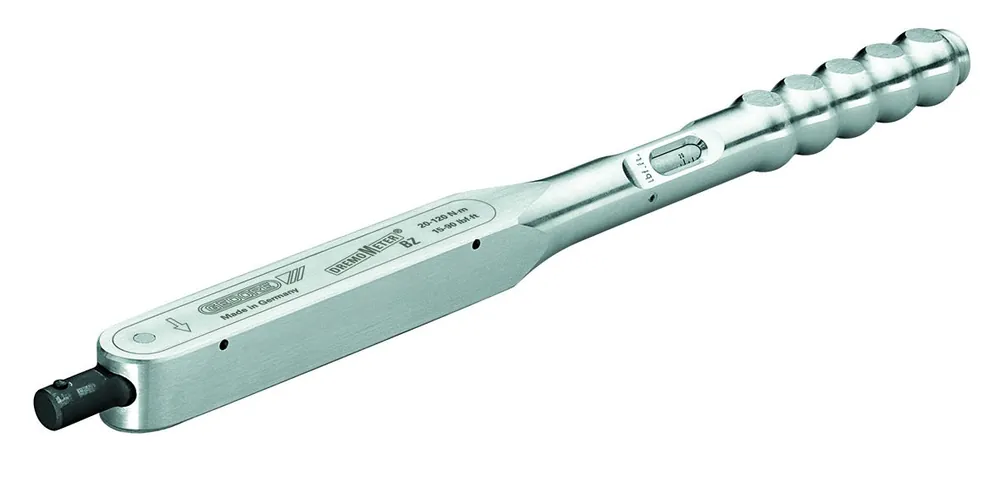

GEDORE Drehmomentschlüssel 7461-01 DREMOMETER BZ A+S 16Z 25-120Nm
7461-01
- Technischer Vorteil/Funktion:
- Arretierung und Sicherung (A+S) schließt ein versehentliches oder manipuliertes Verstellen aus, dadurch mehr Prozesssicherheit für den Anwender
- Klassifiziert nach DIN EN ISO 6789-2:2017 Typ II Klasse A, inkl. rückführbaren Prüfzertifikat, Kalibriert auf eine maximal zulässige Abweichung von +/- 3 % und somit präziser, als die in der Norm geforderten +/- 4 %
- Leicht, jedoch robust (da Gehäuse aus einem Stück Aluminium gefertigt) und unempfindlich, sehr werkstattfreundlich
- Je nach Werkzeugeinsatz kann sowohl nach vorne (z. B. Aufsteckmaulschlüssel) oder zur Seite (z. B. Umschaltknarre und Steckschlüsseleinsatz) gearbeitet werden
- Betätigung nur an der Griffmitte – kein Verlängerungsrohr benutzen, ansonsten kann es zu Werteverschiebungen kommen (außer Modell DXZ – hier wurde der DREMOMETER mit dem Verlängerungsrohr kalibriert und justiert.)
- Betätigung nur mit Aufsteckwerkzeugen mit einheitlichem Stichmaß – ansonsten kann es zu Wertverschiebungen kommen. Stichmaß auf dem Zertifikat beachten. Nur GEDORE Original Zubehör verwenden
- Großer Werkzeugaufnahme-Querschnitt des Zapfens überträgt größte Drehmomente
- Extrem geringer Verschleiß durch Kräftereduzierung der Hebelmechanik
- Geschmiedete Hebelkette aus konzerneigener Qualitäts-Schmiede
- Höchste Präzision auch bei starkem Dauergebrauch
- Einfache Bedienung – schneller und sicherer Drehmomentanzug
- Angenehme Einstellung durch formschönen, unverlierbaren Verstellknopf am Griffende
- Mit Prüfzertifikat nach DIN EN ISO 6789-2:2017, rückführbar über firmeneigenes DAkkS-Labor auf das Nationale Normal
- Festeingestellte Dremometer für die Serienfertigung, wo immer derselbe Wert angezogen werden muss
- Wenn werksseitige Festeinstellung gewünscht ist, bitte bei Bestellung N·m-Wert angeben (Preis auf Anfrage)
Abstand Gehäuse – Mitte Antrieb [mm]: 16 mm
Antriebstyp/Antrieb: Antriebszapfen
Anzugsrichtung: Links und Rechts
Auslösemechanik: Kurzwegauslösung
Breite Aufnahme [mm]: 16 mm
Drehmoment (max.) [lbf·ft]: 90 lbf·ft
Drehmoment (max.) [N·m]: 120 N·m
Drehmoment (min.) [lbf·ft]: 18 lbf·ft
Drehmoment (min.) [N·m]: 25 N·m
Drehmomentbereich (min./max.) [lbf·ft]: 18 lbf·ft – 90 lbf·ft
Drehmomentbereich (min./max.) [N·m]: 25 N·m – 120 N·m
Drehmomentschlüssel-Typ: BZA+S
Einsatzbereich: MontageSerienmontageFertigung
Gesamtbreite [mm]: 35 mm
Gesamthöhe [mm]: 30 mm
Gesamtlänge [mm]: 477,5 mm
Hebellänge Antriebsseite [mm]: 38 mm
Hebellänge Griffseite [mm]: 439,5 mm
Inhalt (Anzahl Stück): 1 tlg.
Kalibrierlänge: 412 mm
Kopfbreite 1 [mm]: 35,0 mm
Kopfhöhe 1 [mm]: 30 mm
Material: Aluminiumlegierung
Netto-Gewicht [kg]: 1,45 kg
Präzision +/-: +/- 3 %
Prüfzertifikat: DIN EN ISO 6789-2:2017
Sicherung: Stiftsicherung
Skaleneinteilung: 5
Skaleneinteilung [lbf·ft]: 5 lbf·ft
Skaleneinteilung [n·m]: 5 N·m
Skalentyp: Dual
Stichmass [metrisch]: 32,0 mm
Ursprungsland: Deutschland
Zielgruppen: AutomotiveIndustrieBau- und NutzfahrzeugeMilitärMaschinenbauRailwayOil & Gas
Zolltarifnummer: 82041100
